AH渣浆泵轴承如何装配

AH渣浆泵轴承的装配是一个相对复杂且精细的过程，需要遵循一定的步骤和注意事项。以下是一个详细的装配指南：

一、准备工作

1. 清理工作：

   清除所有零件的加工表面上的锈痕、检查痕、油脂等，并涂上发动机油；使用专业工具对配合面上的通孔、盲孔、螺钉孔进行倒角，并沿平面进行校正，以消除铁屑；去除轴承组件所有部件的铸造部件之上的砂子和铁锈，获得光滑的表面；清理油室的铁锈和灰尘，并用煤油擦洗干净。

2. 检查与准备零件：

   检查轴承内径、外径、宽度、滚道两端面的平行度及表面的粗糙度，以及有无锈蚀、斑点等缺陷，转动是否灵活；清点轴承组件安装所需的零件，并确保其完整性和合格性。

二、轴承装配

1. 轴装配：

   为避免与配合面发生咬住现象，装配前应预先在安装面上涂一层润滑油，以保护轴孔不受损伤。轴承安装采用热装法，将轴承放入盛有机油的加热箱内，随油加热至80~100℃（也有资料提到油温不得超过120℃），其配合表面应全部浸入油中，控制好油温不宜过高。加热后应自然冷却，不允许淬火，以免零件损坏或变形。先装后轴承，然后将挡套、圆螺母装上并压紧轴承。检查轴承与轴间是否靠紧，转动应灵活平稳。

2. 轴承组件安装：

   将轴承之内套安装在轴上，确保轴承的内圈紧贴黄油挡圈。将叶轮端的轴承外圈安装到轴承体内，并在轴承体一端的腔之中涂抹发动机机油。小心地向轴承体的一端轻敲轴承外圈，直到略低于轴承体的端面。将轴承端盖和垫片安装到轴承体内，并均匀拧紧端盖螺钉，使轴承外圈被推至正确位置。按规定涂上一定量的润滑脂，并手动向圆锥滚子轴承之中加入润滑脂，使内圈、滚子与保持架间的空腔光滑，剩余的润滑脂分布在轴承和黄油挡环间。将轴的螺纹端装入轴承体内，并将另一个轴承套压入轴承体内。在缓慢旋转轴的同时，逐渐拧紧轴承端盖的螺钉，直到轴承外圈正确地推到轴承内圈之上。

三、调整间隙

1. 使用调整垫：通过调整轴承压盖与支架体间的纸垫厚度，可以调节轴承间隙。

2. 检查间隙：确保轴承间隙符合技术标准，并根据需要进行调整。

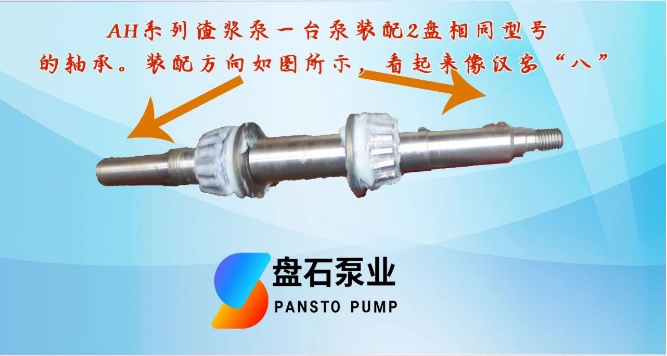

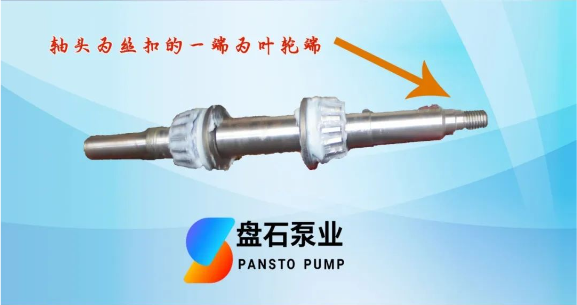

具体装配可参照下图：
